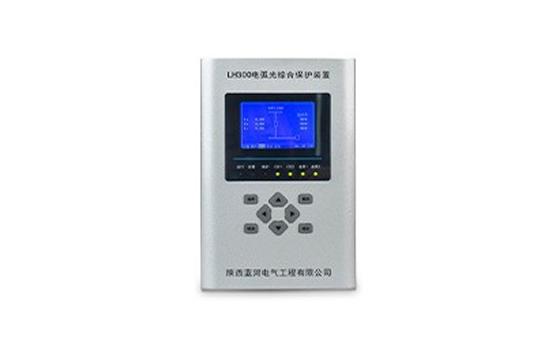

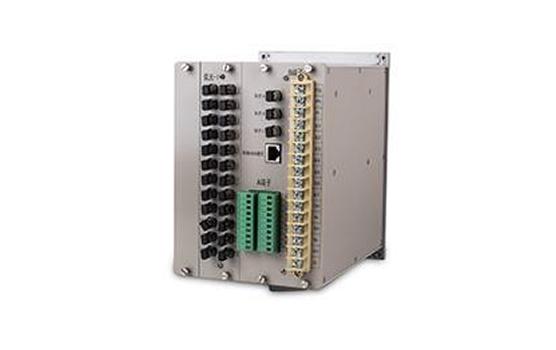

LH300电弧光综合保护装置

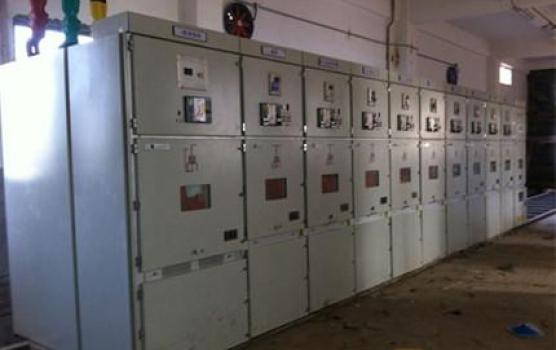

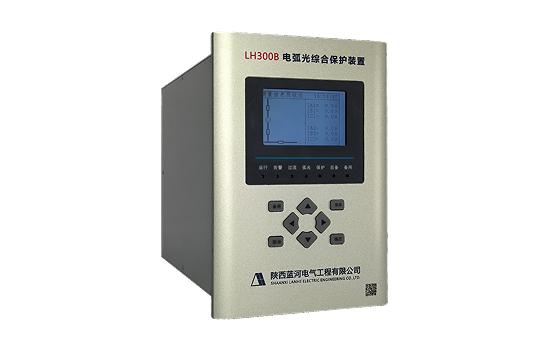

         LH300B电弧光综合保护装置，是配网变电站母线电弧光故障的专业解决方案，适配于40.5kV及以下电压等级，广泛应用于电力、冶金、石化、风电等领域配电系统。设备采用独创的专用算法，使故障电流识别精度达±5%以内、响应时间＜10ms，远优于国标要求，可将电弧故障持续时间控制在50ms内，大幅降低故障破坏力。装置能快速识别并隔离故障，有效规避设备损毁、柜体爆炸等安全风险，全方位保障配电系统稳定运行与运维人员人身安全，显著降低故障修复成本和时间。

说明书下载

   技术特点：


  • 采用32位高性能MCU，具有DSP指令和浮点单元（FPU），时钟频率最高可达168MHz，可提供高速计算能力

  • 电流输入通道：6通道/3通道

  • 电流输入范围：0~40In，In=5A及In=1A可菜单选定

  • 阈值设定范围：0.5In ~10In

  • 电流响应精度：±5%

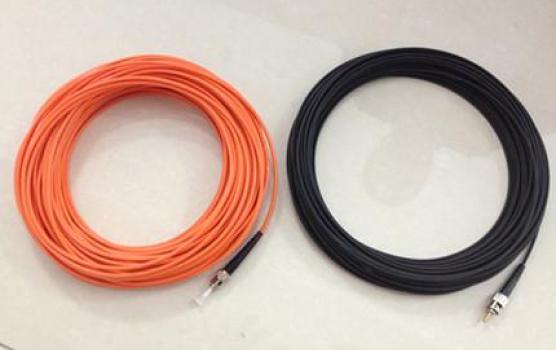

  • 内部弧光通道：4个，塑料光纤接入

  • 外部弧光接口：标配24个+选配12个，石英光纤接入

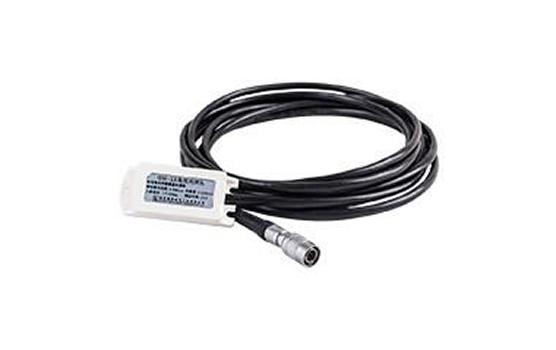

  • 点状无源弧光传感器：可见光/紫外光，感光角度360°×240°

  • 弧光感应范围：200Lux~50kLux

  • 故障响应时间：弧光＜2ms，电流＜10ms

  • 开关量输入：5路

  • 保护输出：快速接点3路+常规接点2路

  • 掉电接点：1路常开

  • 告警接点：1路常开+1路常闭

  • 人机界面：LCD+LED+按键

  • 事件记录：1000条，掉电保持，循环记录

  • 故障录波：10条，掉电保持，循环记录

  • 通讯接口：以太网+RS485+RS232，打印机接口，GPS对时接口

  • 电网方式、保护方式、弧光模块配置：可菜单设置
